Beschreibung

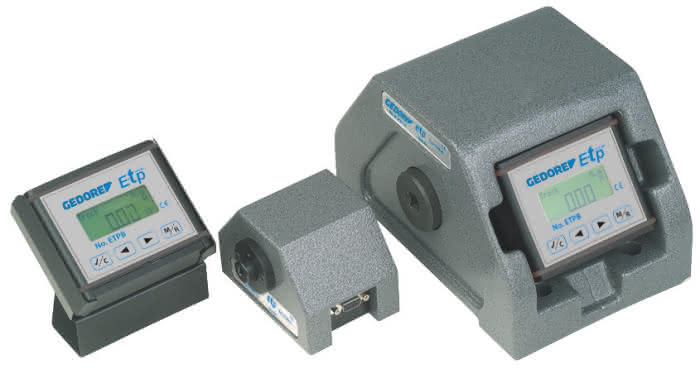

Elektronisches Prüfgerät zur Zertifizierung/Prüfung/Justierung rechts- und linksgängiger Drehmomentschlüssel, Geeignet zur vertikalen & horizontalen Prüfung (nach DIN EN ISO 6789) von Drehmomentschlüsseln - Rückführbar auf nationale Normale, mit Qualitätsprüfzertifikat, Zertifizierung/Prüfung/Justierung rechts- und linksgängiger Drehmomentschlüssel im Bereich von 300 - 3.150 N·m, Durch äußerste Präzision - Messgenauigkeit +/- 1% bei allen Ablesewerten (+/-1 Digit) - werden auch die höchsten industriellen Anforderungen erfüllt., Einfache und intuitive Bedienung, gute Ablesbarkeit über das abnehmbare Display, Verfügt über drei Messmodi: Track (Gleitwertanzeige), First-Peak (Knickpunkterkennung) und Peak (Spitzenwertmessung), Einstellung zwischen Manuell- oder Autoreset (Anzeigewert), Umschaltbar zwischen N·m, cN·m, lbf·ft und lbf·in (modellabhängig), Über die serielle Schnittstelle (RS232) können Daten auf den PC übertragen werden (Adapter RS232 auf USB im Lieferumfang enthalten), Die Spannungsversorgung wird über einen Netzstecker gewährleistet, Werkszertifikat in Anlehnung an VDI 2646, Optional: Kalibrierung nach DKD-R 10-8 inklusive Kalibrierzertifikat mit Akkreditierungssymbol (notwendig bei Kalibrierung von Drehmomentschlüsseln nach DIN EN ISO 6789-1/-2:2017), Wir empfehlen zur Befestigung auf einer geeigneten Unterlage Sechskant oder Zylinderkopfschrauben für ETPG 15: 2x M6, ETPG 100 - 1000: 4x M8 und ETPG 3150: 4x M10 mit jeweils einer Festigkeitsklasse von mindestens 8.8 mit geeigneten Unterlegscheiben und Muttern (ETPG 15 verfügt über Innengewinde – keine Muttern notwendig)., Kostenfreie Auswerte PC-Software im Lieferumfang enthalten
Spezifikationen
1000 V isoliert
Nein
Antriebsaufnahme, Vierkant- [metrisch]
40,0 mm
Antriebsaufnahme, Vierkant- [zöllig]
1.1/2"
Ursprungsland
Deutschland
Adapter
3/4", 1"
Zolltarifnummer
90318080
Messgenauigkeit Drehmoment
± 1% Toleranz vom Ablesewert, ± 1 Digit
Schnittstelle
RS-232
Grafikdisplay
Ja
Stückliste (Text)
L-BOXX 136/238, RS232 Verbindungskabel, RS232 auf USB-Adapterkabel, Netzteil, Auswertesoftware, Bedienungsanleitung, Prüfzertifikat
Auflösung
1,0
Drehmoment (max.) [lbf·ft]
2323 lbf·ft
Drehmoment (max.) [Nm]
3150 Nm
Drehmoment (min.) [lbf·ft]
221 lbf·ft
Drehmoment (min.) [Nm]
300 Nm
Drehmomentbereich (min./max.) [lbf·ft]
221 lbf·ft - 2323 lbf·ft
Drehmomentbereich (min./max.) [Nm]
300 Nm - 3150 Nm
Gesamtbreite [mm]
184 mm
Gesamthöhe [mm]
195 mm
Gesamtlänge [mm]
280 mm
Inhalt (Anzahl Stück)
1
Lieferumfang
L-BOXX 136/238, RS232 Verbindungskabel, RS232 auf USB-Adapterkabel, Netzteil, Auswertesoftware, Bedienungsanleitung, Prüfzertifikat
Netto-Gewicht [kg]
26,8 kg
REACH
konform
Überlastschutz
Nein
VDE zertifiziert
Nein
