Beschreibung

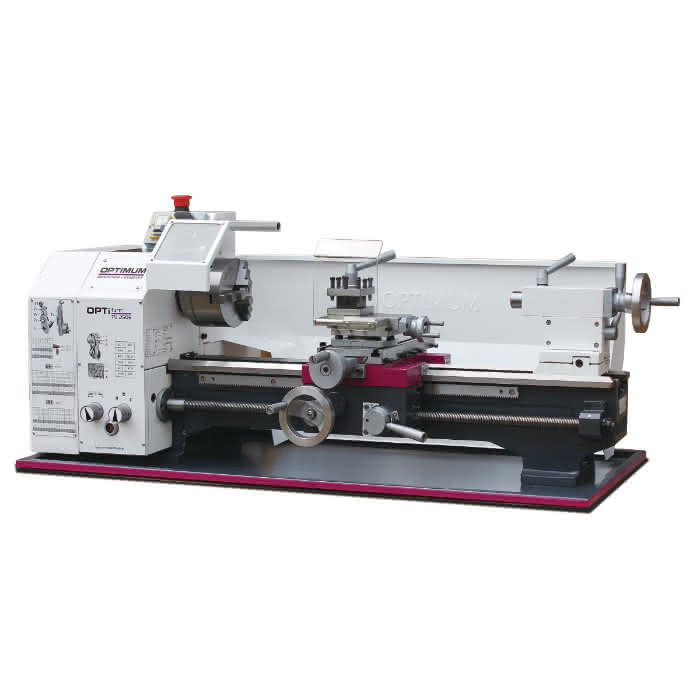

Leitspindeldrehmaschinen mit Vorschubgetriebe für den anspruchsvollen Anwender. TU 2506V mit elektronisch regelbarer Drehzahl
- Präzise Verarbeitung
- Leistungsstarker, wartungsfreier Motor
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
- Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Rollgewalzte Trapezspindeln
- Drucklager
- Kegelrollenlager in P5 Qualität
- Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
- Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
- Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Oberschlitten auf Planschlitten verschiebbar
- Spanschutz am Oberschlitten

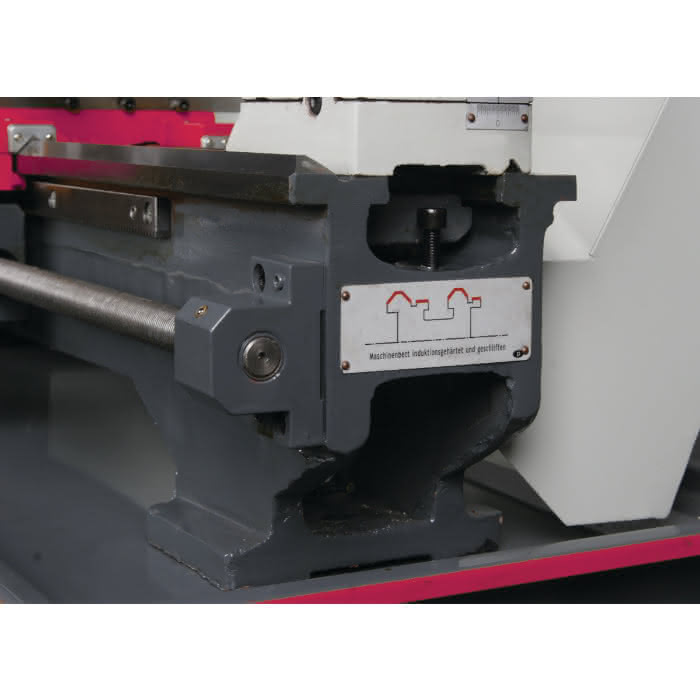

- Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

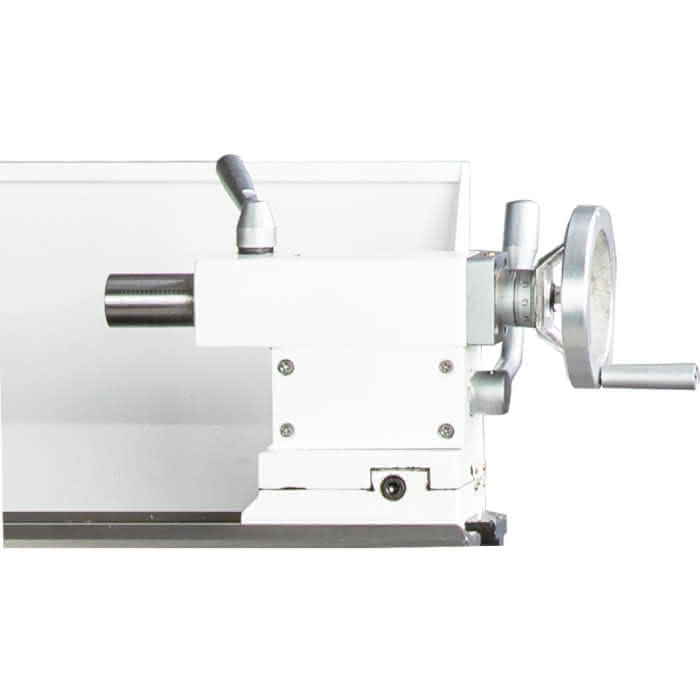

- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel
- Not-Halt-Schlagschalter
- Vierfach-Stahlhalter
- Dreibacken-Drehfutter im Standardlieferumfang
- Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

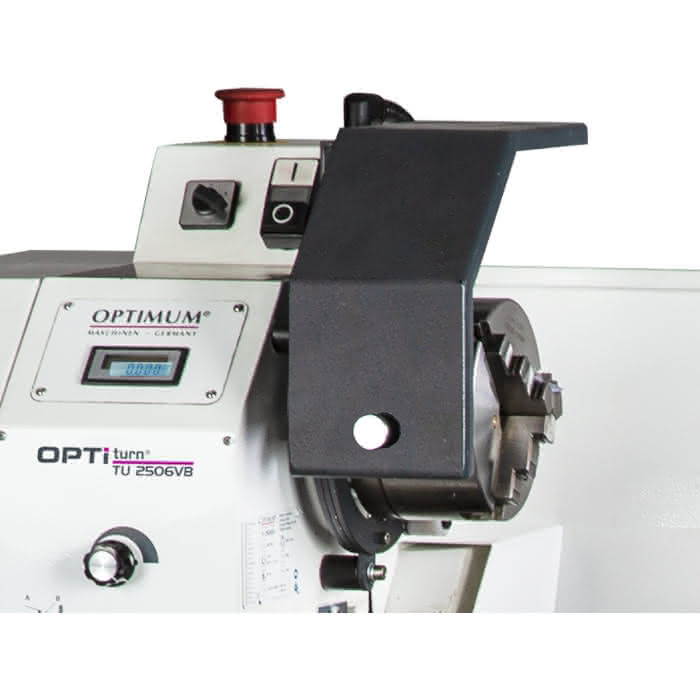

- TU 2506VB: Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige
- Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
- Nicht mitlaufende Zentrierspitze MK 2 und MK 4
- Vierfach-Stahlhalter 12 mm
- HSS Drehmeißel
- Spritzwand
- Spänewanne
- Wechselzahnräder-Satz
- Bedienwerkzeug
Spezifikationen
Anschlussspannung
230 V
Anzahl der Drehzahlbereiche
6 Stufen
Anzahl der Steigungen Metrisch
21
Anzahl der Steigungen Zoll
21
Anzahl der Vorschübe längs
6
Bettbreite
134 mm

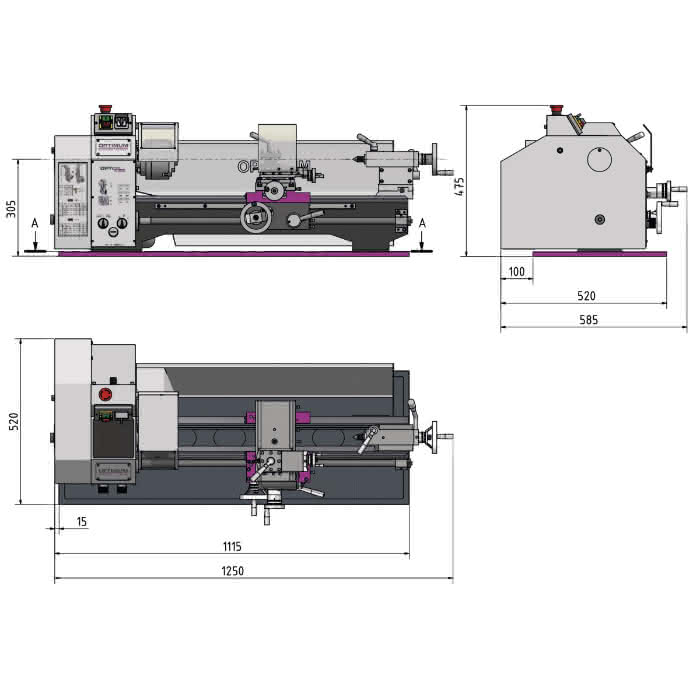

Breite/Tiefe (Produkt) ca.
585 mm
Drehzahlbereich
125 – 2000 min¯¹
Gewicht (Netto) ca.
138 kg
Höhe (Produkt) ca.
475 mm
Länge (Produkt) ca.
1250 mm
Leistung Antriebsmotor
0,75 kW
Netzfrequenz
50 Hz
Reitstock Pinolendurchmesser
30 mm
Reitstock Pinolenhub
65 mm
Reitstockaufnahme
MK 2
Spindelaufnahme
Kurzkegel
Spindelbohrung/Stangendurchlass Durchmesser
26 mm
Spindelkonus
MK 4
Spitzenhöhe
125 mm
Spitzenweite
550 mm
Stahlhalter Aufnahmehöhe max.
12 mm
Steigung Metrisch
0,2 – 4 mm/U
Steigung Zoll
56 – 8 Gg/1"
Umlaufdurchmesser über Maschinenbett
246 mm
Umlaufdurchmesser über Planschlitten
149 mm
Verfahrweg Bettschlitten
550 mm
Verfahrweg Oberschlitten
70 mm
Verfahrweg Planschlitten
110 mm
Vorschubbereich längs
0,07 – 0,4 mm/U
