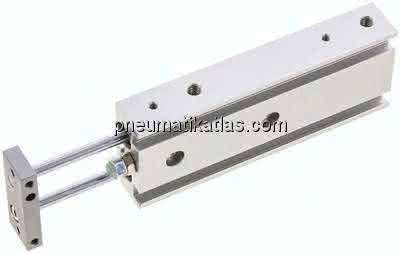

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
-Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,2° (±), -ideal für Pick- and Place-Anwendungen, -Hubeinstellbereich 0 bis -5 mm, -Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie CXS
Spezifikationen
A
58,5 MM
B
13,5 MM
Gewicht
0,15 KG
I
16 MM
C
45 MM
H
8 MM
L
35 MM
M
14 MM
S
37 MM
Ausführung
Doppelkolbenzylinder
D
35 MM
E
13 MM
Hub Einstellbereich
45 - 50 MM
K
28 MM
T
16 MM
F
25,8 MM
G (Druckluftanschluss)
M 5
Hub
50 MM
Kolbendurchmesser
6 MM
Reparatursätze
EXSM 6 REP
zulässige Querkraft
0,4 N
D1
63
R
4,5 MM
E1
10 MM
P3
M 3
P4
M 3
P1
6,5 (3,3 tief)
P2
3,4
V
4 MM
P5
3,4 MM
P6
M 3
Q6
4,5 MM
N1
24,5 MM
N2
6,5 MM
