Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
-Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,2° (±), -ideal für Pick- and Place-Anwendungen, -Hubeinstellbereich 0 bis -5 mm, -Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie CXS
Spezifikationen
Ausführung

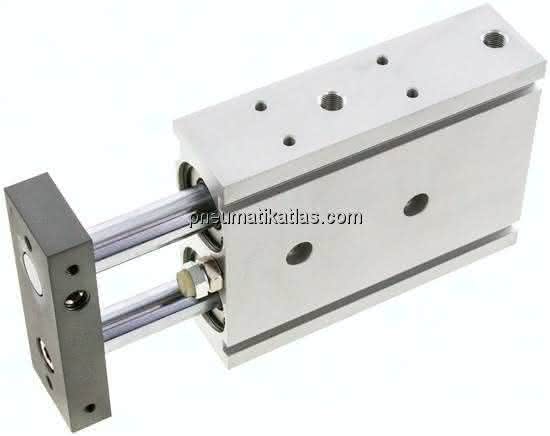

Doppelkolbenzylinder
L
96 MM
Gewicht
1,5 KG
S
98 MM
E1
30 MM
H
14 MM
T
38 MM
Hub Einstellbereich
45 - 50 MM
V
16 MM
A
112,0 MM
D1
50
B
30,0 MM
C
82 MM
E
30 MM
Hub
50 MM
D
50 MM
F
76,0 MM
I
44 MM
K
75 MM
G (Druckluftanschluss)
G 1/8"
M
36 MM
Reparatursätze
EXSM 32 REP
zulässige Querkraft
15,3 N
W
20,0 MM
P3
M 6
P4
M 5
P1
11,0 (6,3 tief)
P2
M 8
P5
6,8 MM
P6
M 5
Q2
12 MM
Q4
8,0 MM
Q6
7,0 MM
N1
53,0 MM
N2
10,0 MM
Kolbendurchmesser
32 MM
R
11,5 MM
