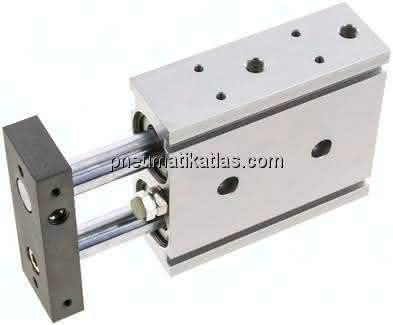

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
-Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,2° (±), -ideal für Pick- and Place-Anwendungen, -Hubeinstellbereich 0 bis -5 mm, -Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie CXS
Spezifikationen
A
112,0 MM
B
30,0 MM
Gewicht
1,3 KG
I
44 MM
C
82 MM
H
14 MM
L
96 MM
M
36 MM
S
98 MM
Ausführung
Doppelkolbenzylinder
D
50 MM
E
30 MM
Hub Einstellbereich
25 - 30 MM
K
75 MM
T
38 MM
F
76,0 MM
G (Druckluftanschluss)
G 1/8"
Hub
30 MM
Kolbendurchmesser
32 MM
Reparatursätze
EXSM 32 REP
zulässige Querkraft
18,5 N
D1
50
R
11,5 MM
E1
30 MM
W
20,0 MM
P3
M 6
P4
M 5
P1
11,0 (6,3 tief)
P2
M 8
V
16 MM
P5
6,8 MM
P6
M 5
Q2
12 MM
Q4
8,0 MM
Q6
7,0 MM
N1
53,0 MM
N2
10,0 MM
