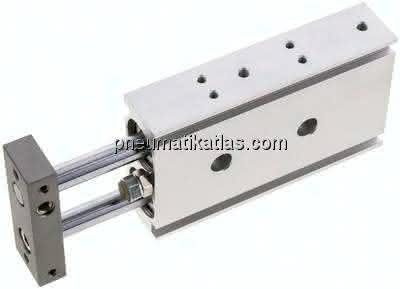

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
-Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,2° (±), -ideal für Pick- and Place-Anwendungen, -Hubeinstellbereich 0 bis -5 mm, -Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie CXS
Spezifikationen
A
94,0 MM
B
24,0 MM
Gewicht
0,55 KG
I
28 MM
C
70 MM
H
12 MM
L
62 MM
M
23 MM
S
64 MM
Ausführung
Doppelkolbenzylinder
D
40 MM
E
30 MM
Hub Einstellbereich
35 - 40 MM
K
50 MM
T
25 MM
F
53,0 MM
G (Druckluftanschluss)
M 5
Hub
40 MM
Kolbendurchmesser
20 MM
Reparatursätze
EXSM 20 REP
zulässige Querkraft
6 N
D1
40
R
6,5 MM
E1
30 MM
W
9,5 MM
P3
M 5
P4
M 4
P1
9,5 (5,3 tief)
P2
M 6
V
10 MM
P5
5,2 MM
P6
M 4
Q2
10 MM
Q4
6,0 MM
Q6
5,5 MM
N1
46,0 MM
N2
9,0 MM
