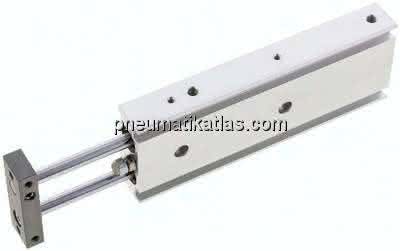

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
-Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,2° (±), -ideal für Pick- and Place-Anwendungen, -Hubeinstellbereich 0 bis -5 mm, -Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie CXS
Spezifikationen
A
72,0 MM
B
17,0 MM
Gewicht
0,28 KG
I
20 MM
C
55 MM
H
9 MM
L
44 MM
M
15 MM
S
46 MM
Ausführung
Doppelkolbenzylinder
D
50 MM
E
20 MM
Hub Einstellbereich
65 - 70 MM
K
35 MM
T
17 MM
F
36,5 MM
G (Druckluftanschluss)
M 5
Hub
70 MM
Kolbendurchmesser
10 MM
Reparatursätze
EXSM 10 REP
zulässige Querkraft
1 N
D1
50
R
3,5 MM
E1
20 MM
P3
M 4
P4
M 3
P1
6,5 (3,3 tief)
P2
M 4
V
6 MM
P5
3,4 MM
P6
M 3
Q2
7 MM
Q6
5,0 MM
N1
30,0 MM
N2
8,0 MM
