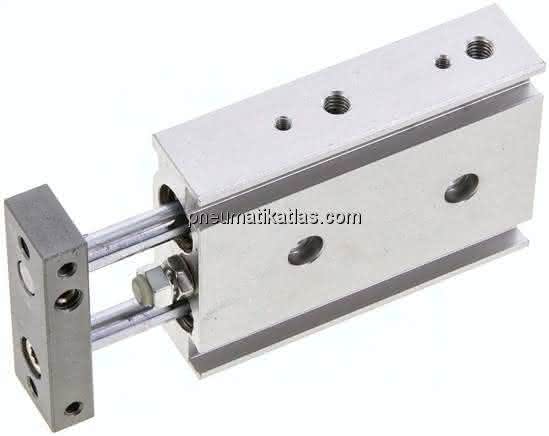

Beschreibung
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
-Führung durch selbstschmierende Gleitlager, -Verdrehtoleranz < 0,2° (±), -ideal für Pick- and Place-Anwendungen, -Hubeinstellbereich 0 bis -5 mm, -Luftanschluss von oben oder unten (mit Verschlussstopfen verschlossen), -Haupteinbaumaße identisch mit SMC Serie CXS
Spezifikationen
Kolbendurchmesser
10 MM
Hub Einstellbereich
5 - 10 MM
D
30 MM
Hub
10 MM
L
44 MM
K
35 MM
Ausführung
Doppelkolbenzylinder
Reparatursätze
EXSM 10 REP
D1
30
zulässige Querkraft
3,1 N
A
72,0 MM
B
17,0 MM
C
55 MM
H
9 MM
S
46 MM
E
20 MM
F
36,5 MM
G (Druckluftanschluss)
M 5
I
20 MM
M
15 MM
T
17 MM
E1
20 MM
V
6 MM
R
3,5 MM
N1
30,0 MM
N2
8,0 MM
P2
M 4
P1
6,5 (3,3 tief)
P3
M 4
P4
M 3
P5
3,4 MM
P6
M 3
Q2
7 MM
Q6
5,0 MM
Gewicht
0,16 KG
