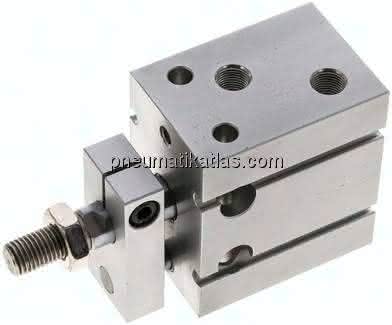

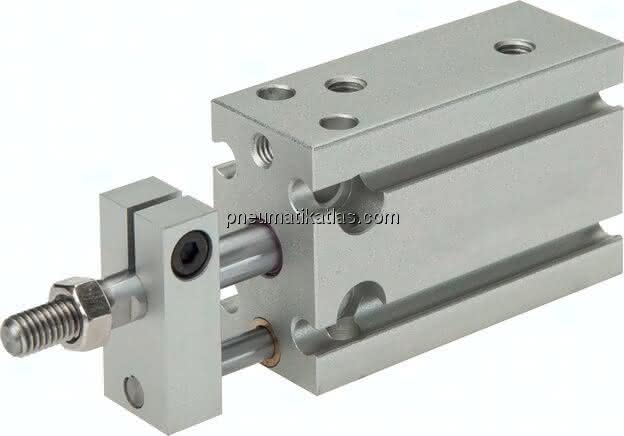

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
-platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, -kann auf jeder der 6 Quaderflächen befestigt werden, -Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
Spezifikationen
Kolbendurchmesser
32 MM
D
12 MM
E (Kolbenstangengewinde)
M 10x1,25
Hub
5 MM
K
12 MM
Ausführung
verdrehgesicherte Kolbenstange
Reparatursätze
EU 32 REP
B
40 MM
C
62 MM
D2
42 MM
H
11,0 (11,5 tief) MM
H1
6,6 MM
H3
11 MM
G (Druckluftanschluss)
G 1/8"
J
M 6
A3
94 MM
H2
24 MM
H4
24 MM
A1
52 MM
G1
23,0 MM
G2
12,5 MM
G3
4,5 MM
SW
10 MM
E1
19,5 MM
G4
9,0 MM
E2
22,0 MM
J1
48 MM
J2
9 MM
K1
29 MM
K2
24 MM
K3
49,0 MM
K4
30,8 MM
Gewicht
0,46 KG
