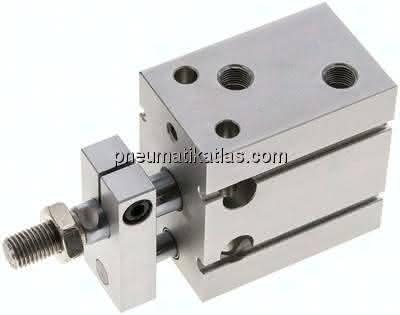

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
-platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, -kann auf jeder der 6 Quaderflächen befestigt werden, -Haupteinbaumaße identisch mit SMC Serie CDU / CDUK

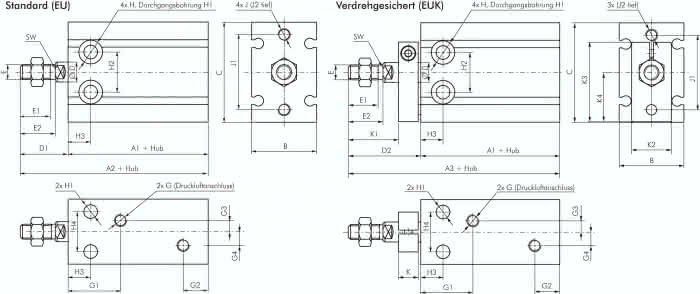

Spezifikationen
B
40 MM
Gewicht
0,48 KG
C
62 MM
H
11,0 (11,5 tief) MM
SW
10 MM
Ausführung
verdrehgesicherte Kolbenstange
D
12 MM
J
M 6
K
12 MM
E (Kolbenstangengewinde)
M 10x1,25
G (Druckluftanschluss)
G 1/8"
Hub
10 MM
Kolbendurchmesser
32 MM
Reparatursätze
EU 32 REP
G2
12,5 MM
D2
42 MM
G1
23,0 MM
K1
29 MM
H1
6,6 MM
A1
52 MM
H2
24 MM
H3
11 MM
K2
24 MM
H4
24 MM
G3
4,5 MM
A3
94 MM
E1
19,5 MM
G4
9,0 MM
E2
22,0 MM
J1
48 MM
J2
9 MM
K3
49,0 MM
K4
30,8 MM
