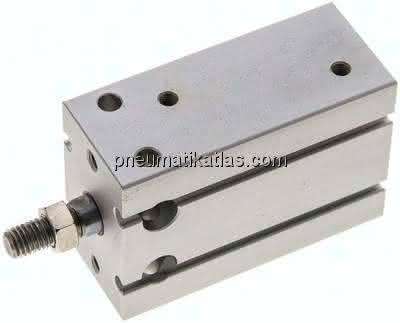

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
-platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, -kann auf jeder der 6 Quaderflächen befestigt werden, -Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
Spezifikationen
B
32 MM
Gewicht
0,32 KG
C
50 MM
H
9,5 (9,0 tief) MM
SW
8 MM
Ausführung
Standard
D
10 MM
J
M 5
E (Kolbenstangengewinde)
M 8
G (Druckluftanschluss)
M 5
Hub
25 MM
Kolbendurchmesser
25 MM
Reparatursätze
EU 25 REP
G2
10,0 MM
D1
23 MM
G1
23,0 MM
H1
5,5 MM
A1
50 MM
H2
20 MM
H3
10 MM
H4
20 MM
A2
73 MM
G3
4,5 MM
E1
15,5 MM
G4
6,0 MM
E2
18,0 MM
J1
38 MM
J2
8 MM
