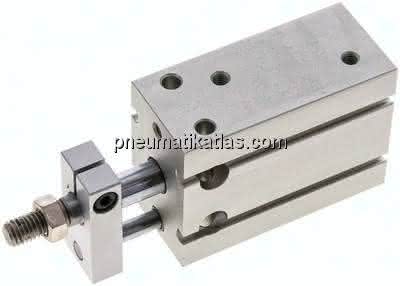

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
-platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, -kann auf jeder der 6 Quaderflächen befestigt werden, -Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
Spezifikationen
Kolbendurchmesser
25 MM
D
10 MM
E (Kolbenstangengewinde)
M 8
Hub
20 MM
K
10 MM
Ausführung
verdrehgesicherte Kolbenstange
Reparatursätze
EU 25 REP
B
32 MM
C
50 MM
D2
33 MM
H
9,5 (9,0 tief) MM
H1
5,5 MM
H3
10 MM
G (Druckluftanschluss)
M 5
J
M 5
A3
83 MM
H2
20 MM
H4
20 MM
A1
50 MM
G1
23,0 MM
G2
10,0 MM
G3
4,5 MM
SW
8 MM
E1
15,5 MM
G4
6,0 MM
E2
18,0 MM
J1
38 MM
J2
8 MM
K1
22 MM
K2
19 MM
K3
40,0 MM
K4
24,8 MM
Gewicht
0,33 KG
