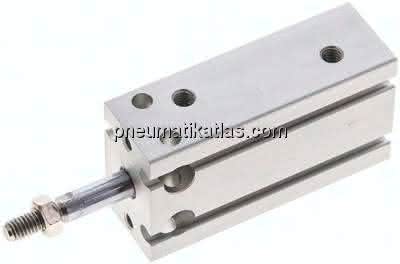

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Edelstahl, Kolben: Aluminium, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Ausführung:
mit Magnetkolben, Kolbendurchmesser 6 mm und 10 mm werden mit zwei Muttern auf Kolbenstange geliefert
Zylinderschaltertyp:
D
Vorteile:
-platzsparend durch rechteckiges Gehäuse, das eine Direktmontage ohne Befestigungsmaterial erlaubt, -kann auf jeder der 6 Quaderflächen befestigt werden, -Haupteinbaumaße identisch mit SMC Serie CDU / CDUK
Spezifikationen
B
20 MM
Gewicht
0,1 KG
C
32 MM
H
7,5 (6,5 tief) MM
SW
5 MM
Ausführung
Standard
D
6 MM
J
M 4
E (Kolbenstangengewinde)
M 5
G (Druckluftanschluss)
M 5
Hub
20 MM
Kolbendurchmesser
16 MM
Reparatursätze
EU 16 REP
G2
11,5 MM
D1
16 MM
G1
15,5 MM
H1
4,3 MM
A1
40 MM
H2
14 MM
H3
7 MM
H4
12 MM
A2
56 MM
G3
2,0 MM
E1
11,0 MM
G4
2,0 MM
E2
12,5 MM
J1
25 MM
J2
6 MM
