Beschreibung

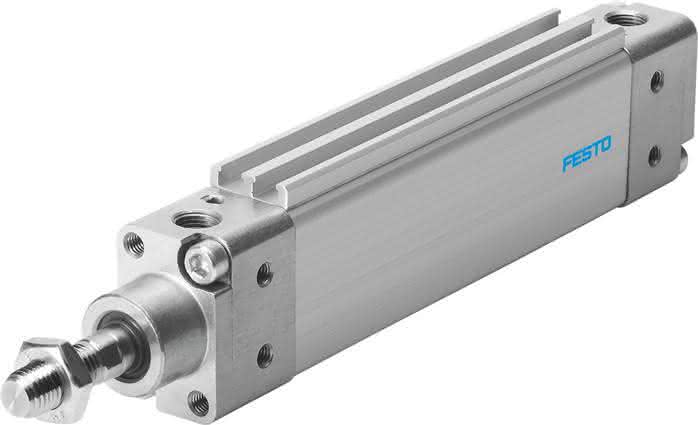

DZH-25-50-PPV-A DZH-25-50-PPV-A (151123) Flachzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Hub
50 MM
Kolben-Durchmesser
25 mmäquivalenter Durchmesser
Umgebungstemperatur
-20 bis 80 GC
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
KolbenKolbenstange
Max. Verdrehwinkel der Kolbenstange ±
2,40 DEG
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Ovalkolben
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Drehmoment der Verdrehsicherung
0,8 NM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Werkstoff Dichtungen
TPE-U(PU)
Dämpfungslänge
17 MM
Gewichtszuschlag pro 10 mm Hub
21 G
Theoretische Kraft bei 6 bar, Rücklauf
247,0 N
Grundgewicht bei 0 mm Hub
330 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium
Befestigungsart
mit Innengewindemit Zubehörwahlweise:
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Gewicht
0,4 KG
