Beschreibung

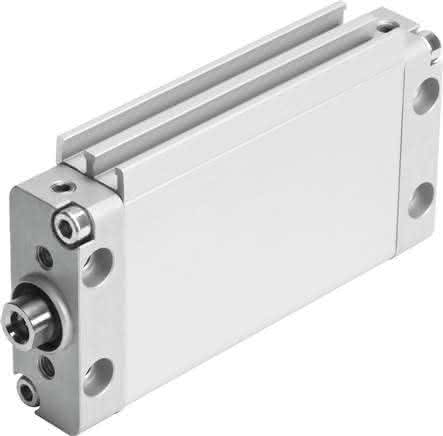

DZF-25-160-P-A DZF-25-160-P-A (164034) Flachzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
25 mmäquivalenter Durchmesser
Hub
160 MM
Umgebungstemperatur
-20 bis 80 GC
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
KolbenKolbenstange
Max. Verdrehwinkel der Kolbenstange ±
1,0 DEG
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Ovalkolben
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Drehmoment der Verdrehsicherung
0,5 NM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Werkstoff Dichtungen
NBRTPE-U(PU)
Bewegte Masse bei 0 mm Hub
40 G
Gewichtszuschlag pro 10 mm Hub
18 G
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Grundgewicht bei 0 mm Hub
168 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
Aluminiumgleiteloxiert
Befestigungsart
mit Innengewindemit Zubehörwahlweise:
Gewicht
0,45 KG
