DZF-25-100-P-A

(164032) Flachzylinder

Ausgabe: 1 StückEAN: 4052568136420Artikelnummer: K1786791

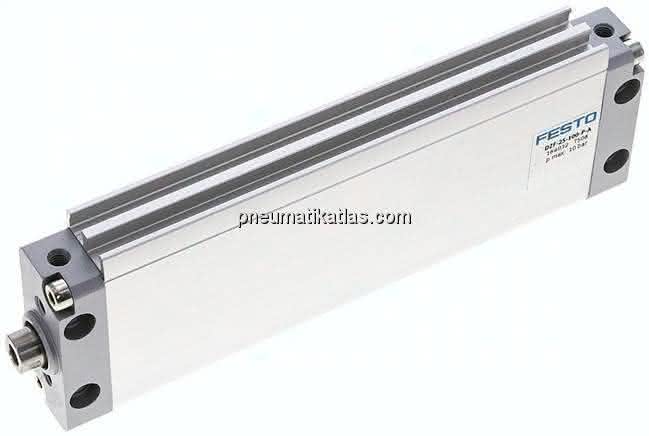

DZF-25-100-P-A (164032) Flachzylinder

Ausgabe:

1 STK

Beschreibung

DZF-25-100-P-A DZF-25-100-P-A (164032) Flachzylinder

Spezifikationen

Hub

100 MM

Kolben- durchmesser

25 mm, äquivalenter Durchmesser

Betriebsdruck

1 bis 10 BAR

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

295 N

Max. Verdrehwinkel der Kolbenstange ±

1,0 DEG

Verdrehsicherung/Führung

Ovalkolben

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Kolbenstange

Positionserkennung

für Näherungsschalter

Bewegte Masse bei 0 mm Hub

40 G

Gewichtszuschlag pro 10 mm Hub

18 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

mit Innengewinde, mit Zubehör, wahlweise:

Theoretische Kraft bei 6 bar, Rücklauf

247 N

Grundgewicht bei 0 mm Hub

168 G

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

6 G

Hinweis zum Betriebs- und Steuermedium-1

0,5 NM

Werkstoff Deckel

Aluminium-Knetlegierung

Werkstoff Kolbenstange

hochlegierter Stahl rostfrei

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Umgebungstemperatur

-20 bis 80 GC

Pneumatischer Anschluss

Werkstoff Gehäuse

Aluminium, gleiteloxiert

Werkstoff Dichtungen

NBR, TPE-U(PU)

Produktgewicht

0,34 KG
