Beschreibung

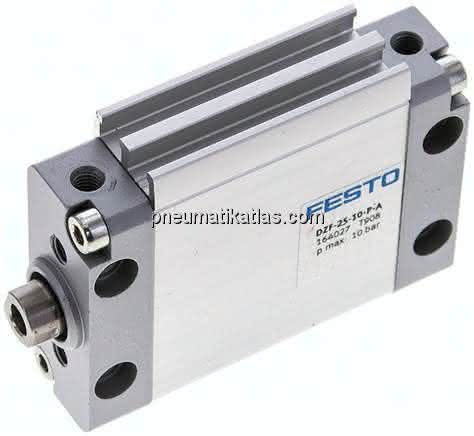

DZF-25-10-P-A DZF-25-10-P-A (164027) Flachzylinder
Spezifikationen
Hub
10 MM
Kolben-Durchmesser
25 mmäquivalenter Durchmesser
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Konstruktiver Aufbau
KolbenKolbenstange
Max. Verdrehwinkel der Kolbenstange ±
1,0 DEG
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Max. Drehmoment der Verdrehsicherung
0,5 NM
Verdrehsicherung/Führung
Ovalkolben
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Bewegte Masse bei 0 mm Hub
40 G
Werkstoff Gehäuse
Aluminiumgleiteloxiert
Gewichtszuschlag pro 10 mm Hub
18 G
Grundgewicht bei 0 mm Hub
168 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Befestigungsart
mit Innengewindemit Zubehörwahlweise:
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBRTPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Gewicht
0,185 KG
