Beschreibung

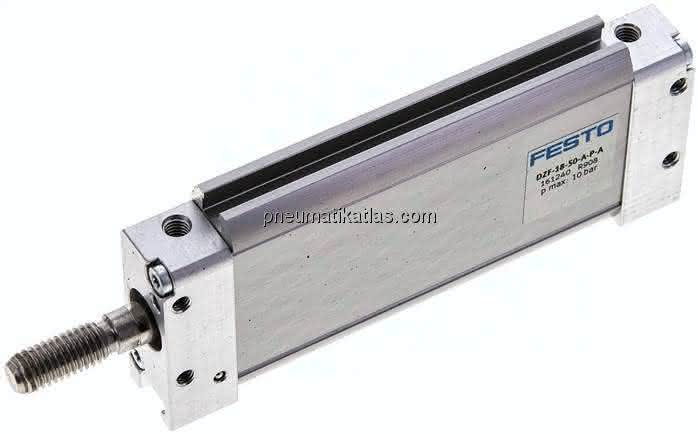

DZF-18-50-A-P-A DZF-18-50-A-P-A (161240) Flachzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolben-Durchmesser
18 mmäquivalenter Durchmesser
Hub
50 MM
Umgebungstemperatur
-20 bis 80 GC
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
KolbenKolbenstange
Max. Verdrehwinkel der Kolbenstange ±
1,2 DEG
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Ovalkolben
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Drehmoment der Verdrehsicherung
0,2 NM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
153 N
Werkstoff Dichtungen
NBRTPE-U(PU)
Bewegte Masse bei 0 mm Hub
24 G
Gewichtszuschlag pro 10 mm Hub
13 G
Theoretische Kraft bei 6 bar, Rücklauf
123 N
Grundgewicht bei 0 mm Hub
107 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
Aluminiumgleiteloxiert
Befestigungsart
mit Innengewindemit Zubehörwahlweise:
Gewicht
0,18 KG
