Beschreibung

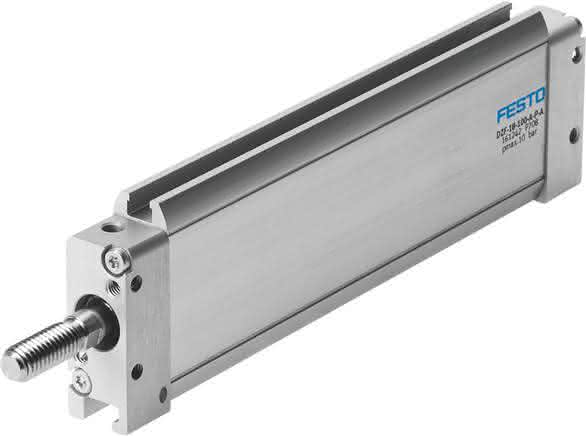

DZF-18-200-A-P-A DZF-18-200-A-P-A (161245) Flachzylinder
Spezifikationen
Hub
200 MM
Kolben- durchmesser
18 mm, äquivalenter Durchmesser
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
153 N
Max. Verdrehwinkel der Kolbenstange ±
1,2 DEG
Verdrehsicherung/Führung
Ovalkolben
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
24 G
Gewichtszuschlag pro 10 mm Hub
13 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 6 bar, Rücklauf
123 N
Werkstoff Gehäuse
Aluminium, gleiteloxiert
Grundgewicht bei 0 mm Hub
107 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Hinweis zum Betriebs- und Steuermedium-1
0,2 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Produktgewicht
0,37 KG
