Beschreibung

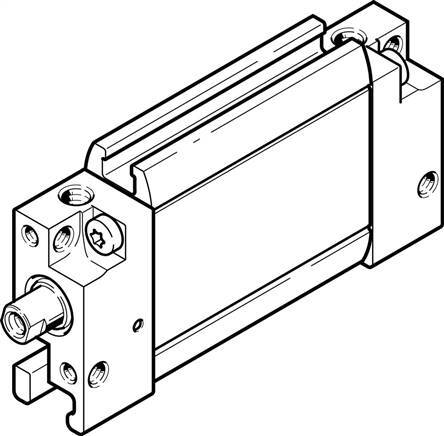

DZF-12-80-P-A DZF-12-80-P-A (164007) Flachzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
äquivalenter Durchmesser, 12 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1,6 bis 10 BAR
Konstruktiver Aufbau
Kolben, Kolbenstange
Max. Verdrehwinkel der Kolbenstange ±
2,5 DEG
Verdrehsicherung/Führung
Ovalkolben
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
LABS-Konformität
68 N
Theoretische Kraft bei 6 bar, Rücklauf
51 N
Bewegte Masse bei 0 mm Hub
12 G
Gewichtszuschlag pro 10 mm Hub
9 G
Grundgewicht bei 0 mm Hub
96 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
2 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Hinweis zum Betriebs- und Steuermedium-1
0,1 NM
Werkstoff Deckel
Aluminium-Knetlegierung
Umgebungstemperatur
-20 bis 80 GC
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Gehäuse
Aluminium, gleiteloxiert
Produktgewicht
0,145 KG
