Beschreibung

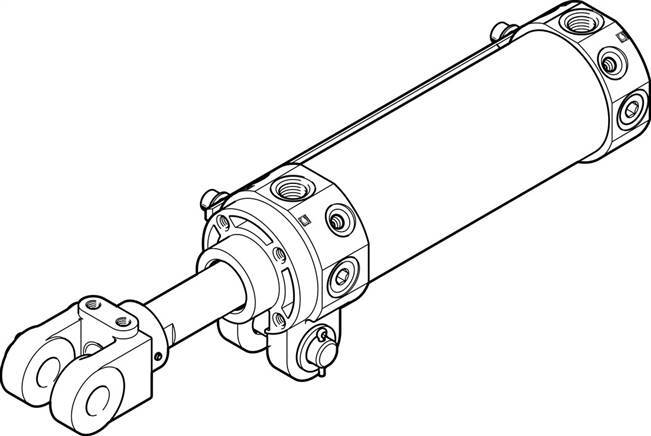

DWC-63-125-Y-A DWC-63-125-Y-A (558110) Gelenkzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Betriebsdruck
1 bis 10 BAR
Hub
125 MM
Umgebungstemperatur
-10 bis 60 GC
Befestigungsart
mit Zubehör, mit Schwenkbefestigung am Lagerdeckel
Kolben-Durchmesser
63 mm
Abstand Gabelkopf zur Schwenkbefestigung
16,5 MM
Kolbenstangengewinde
M16x1,5
Werkstoffhinweis
RoHS konform
Geschwindigkeitsregelung
integrierte Drosseln beidseitig
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde mit Gabelkopf
Konstruktiver Aufbau
Kolben, Zylinderrohr, Kolbenstange mit Gabelkopf, Schwenkbefestigung am Lagerdeckel
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
1,3 J
Dämpfungslänge
20 MM
Theoretische Kraft bei 6 bar, Rücklauf
1.682 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
741 G
Gewichtszuschlag pro 10 mm Hub
42 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
1.600 G
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Gabelkopf
Vergütungsstahl, Stahlguss
Werkstoff Abstreifer
Bronze
Werkstoff Deckel
Aluminium-Druckguss, eloxiert
Werkstoff Dichtungen
NBR
Werkstoff Kolbenstange
Vergütungsstahl, hartverchromt
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, eloxiert
Pneumatischer Anschluss
Rc1/4
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Einbaulage
beliebig
Produktgewicht
2,2 KG
