Beschreibung

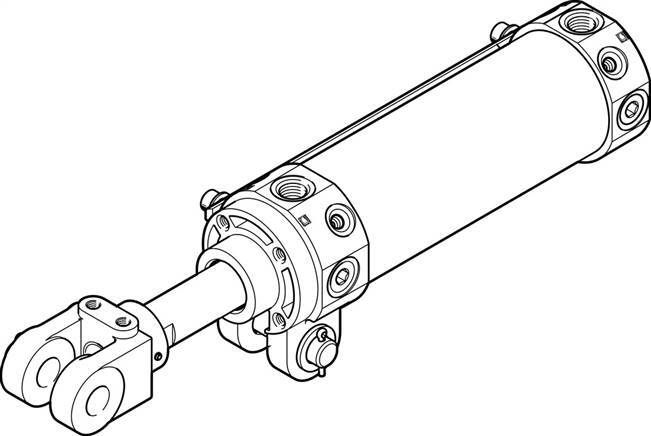

DWC-50-50-Y-A-G DWC-50-50-Y-A-G (572346) Gelenkzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Kolben-Durchmesser
50 mm
Hub
50 MM
Abstand Gabelkopf zur Schwenkbefestigung
16,5 MM
Kolbenstangengewinde
M16x1,5
Einbaulage
beliebig
Geschwindigkeitsregelung
integrierte Drosseln beidseitig
Konstruktiver Aufbau
Kolben, Zylinderrohr, Kolbenstange mit Gabelkopf, Schwenkbefestigung am Lagerdeckel
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde mit Gabelkopf
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/4
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-10 bis 60 GC
Aufprallenergie in den Endlagen
0,7 J
Dämpfungslänge
20 MM
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Rücklauf
990 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Bewegte Masse bei 0 mm Hub
664 G
Werkstoff Dichtungen
NBR
Grundgewicht bei 0 mm Hub
1.338 G
Befestigungsart
mit Zubehör, mit Schwenkbefestigung am Lagerdeckel
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Gabelkopf
Vergütungsstahl, Stahlguss
Werkstoff Abstreifer
Bronze
Werkstoff Deckel
Aluminium-Druckguss, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl, hartverchromt
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, eloxiert
Gewichtszuschlag pro 10 mm Hub
37 G
Werkstoffhinweis
RoHS konform
Produktgewicht
1,5 KG
