Beschreibung

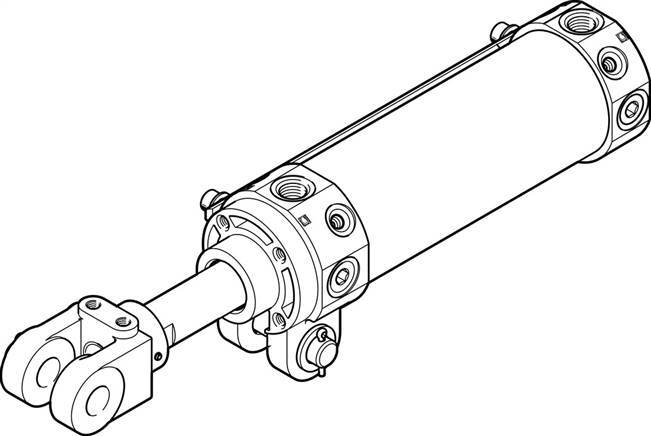

DWC-50-150-Y-A DWC-50-150-Y-A (558096) Gelenkzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Hub
150 MM
Kolben-Durchmesser
50 mm
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Abstand Gabelkopf zur Schwenkbefestigung
16,5 MM
Betriebsdruck
1 bis 10 BAR
Kolbenstangengewinde
M16x1,5
Einbaulage
beliebig
Kolbenstangenende
Außengewinde mit Gabelkopf
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Geschwindigkeitsregelung
integrierte Drosseln beidseitig
Konstruktiver Aufbau
Kolben, Zylinderrohr, Kolbenstange mit Gabelkopf, Schwenkbefestigung am Lagerdeckel
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,7 J
Umgebungstemperatur
-10 bis 60 GC
Bewegte Masse bei 0 mm Hub
664 G
Alternativanschlüsse
siehe Produktzeichnung
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Theoretische Kraft bei 6 bar, Rücklauf
990 N
Theoretische Kraft bei 6 bar, Vorlauf
1.178 N
Grundgewicht bei 0 mm Hub
1.338 G
Werkstoff Gabelkopf
Vergütungsstahl, Stahlguss
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, eloxiert
Befestigungsart
mit Zubehör, mit Schwenkbefestigung am Lagerdeckel
Dämpfungslänge
20 MM
Werkstoff Abstreifer
Bronze
Pneumatischer Anschluss
Rc1/4
Werkstoff Deckel
Aluminium-Druckguss, eloxiert
Werkstoff Dichtungen
NBR
Werkstoff Kolbenstange
Vergütungsstahl, hartverchromt
Gewichtszuschlag pro 10 mm Hub
37 G
Werkstoffhinweis
RoHS konform
Produktgewicht
1,7 KG
