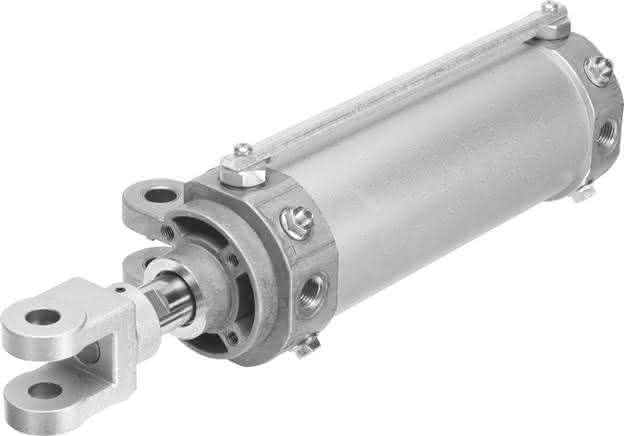

DWB-63-75-Y-A-G DWB-63-75-Y-A-G (565757) Gelenkzylinder
Spezifikationen
Hub
75 MM
Abstand Gabelkopf zur Schwenkbefestigung
19,5 MM
Kolben-Durchmesser
63 mm
Kolbenstangengewinde
M16x1,5
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Kolbenstangenende
Außengewinde mit Gabelkopf
Konstruktiver Aufbau
Kolben, Zylinderrohr, Kolbenstange mit Gabelkopf, Schwenkbefestigung am Lagerdeckel
Geschwindigkeitsregelung
integrierte Drosseln beidseitig
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Werkstoffhinweis
RoHS konform
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Bewegte Masse bei 0 mm Hub
741 G
Aufprallenergie in den Endlagen
1,3 J
Einbaulage
beliebig
Gewichtszuschlag pro 10 mm Hub
42 G
Dämpfungslänge
20 MM
Grundgewicht bei 0 mm Hub
1.600 G
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Umgebungstemperatur
-10 bis 60 GC
Befestigungsart
mit Zubehör, mit Schwenkbefestigung am Lagerdeckel
Theoretische Kraft bei 6 bar, Rücklauf
1.682 N
Theoretische Kraft bei 6 bar, Vorlauf
1.870 N
Werkstoff Gabelkopf
Vergütungsstahl, Stahlguss
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, eloxiert
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Abstreifer
Bronze
Pneumatischer Anschluss
G1/4
Werkstoff Deckel
Aluminium-Druckguss, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl, hartverchromt
Werkstoff Dichtungen
NBR
Produktgewicht
1,8 KG
