Beschreibung

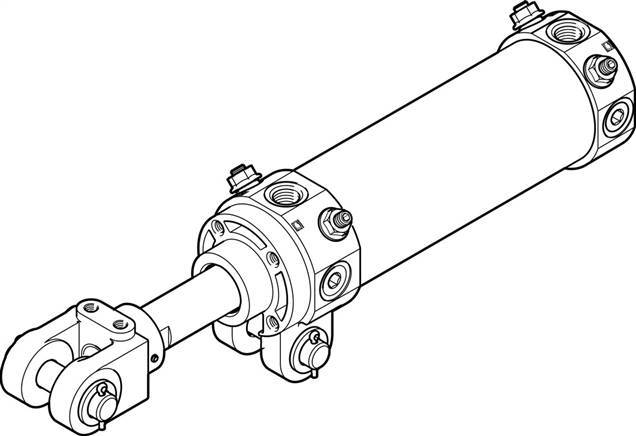

DWA-63-100-Y-AB DWA-63-100-Y-AB (549714) Gelenkzylinder
Spezifikationen
Befestigungsart
mit Zubehör, mit Schwenkbefestigung am Lagerdeckel
Hub
100 MM
Kolben- durchmesser
63 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Kolbenstangengewinde
M16x1,5
Weite Gabelkopf/Schwenkbefestigung
16,0 MM
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Kolbenstangenende
Außengewinde mit Gabelkopf
LABS-Konformität
-10 bis 60 GC
Geschwindigkeitsregelung
integrierte Drosseln beidseitig
Dämpfungslänge
20 MM
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Zylinderrohr, Kolbenstange mit Gabelkopf, Schwenkbefestigung am Lagerdeckel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Bronze
Aufprallenergie in den Endlagen
1,3 J
Gewichtszuschlag pro 10 mm Hub
42 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
741 G
Theoretische Kraft bei 6 bar, Rücklauf
1.682 N
Grundgewicht bei 0 mm Hub
1.600 G
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
25 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1.870 N
Werkstoff Deckel
Aluminium-Druckguss, eloxiert
Werkstoff Kolbenstange
Vergütungsstahl, hartverchromt
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Gabelkopf
Vergütungsstahl, Stahlguss
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, eloxiert
Werkstoff Gabelkopf-1
RoHS konform
Pneumatischer Anschluss
Rc1/4
Werkstoff Dichtungen
NBR
Produktgewicht
1,9 KG
