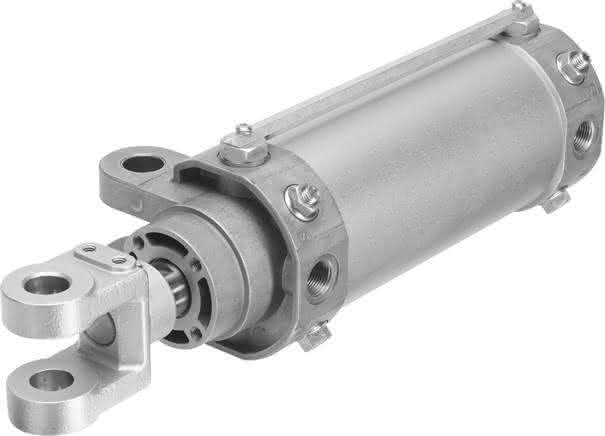

DW-80-50-Y-A

(557909) Gelenkzylinder

Ausgabe: 1 StückEAN: 4052568204099Artikelnummer: K1800901

DW-80-50-Y-A (557909) Gelenkzylinder

Ausgabe:

1 STK

Beschreibung

DW-80-50-Y-A DW-80-50-Y-A (557909) Gelenkzylinder

Spezifikationen

Hub

50 MM

Kolben- durchmesser

80 mm

Betriebsdruck

1 bis 10 BAR

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Kolbenstangengewinde

M20x1,5

Weite Gabelkopf/Schwenkbefestigung

28,0 MM

Korrosionsbeständigkeitsklasse KBK

0 - keine Korrosionsbeanspruchung

Kolbenstangenende

Außengewinde mit Gabelkopf

LABS-Konformität

-10 bis 60 GC

Geschwindigkeitsregelung

integrierte Drosseln beidseitig

Dämpfungslänge

30 MM

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Zylinderrohr, Kolbenstange mit Gabelkopf, Schwenkbefestigung am Lagerdeckel

Positionserkennung

für Näherungsschalter

Werkstoffhinweis

Bronze

Aufprallenergie in den Endlagen

1,8 J

Gewichtszuschlag pro 10 mm Hub

65 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

1.651 G

Theoretische Kraft bei 6 bar, Rücklauf

2.721 N

Grundgewicht bei 0 mm Hub

4.185 G

Alternativanschlüsse

siehe Produktzeichnung

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Zuschlag bewegte Masse pro 10 mm Hub

39 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

3.016 N

Werkstoff Deckel

Aluminium-Druckguss, eloxiert

Werkstoff Kolbenstange

Vergütungsstahl, hartverchromt

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Gabelkopf

Vergütungsstahl, Stahlguss

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, eloxiert

Werkstoff Gabelkopf-1

RoHS konform

Befestigungsart

mit Zubehör, mit Schwenkbefestigung am Lagerdeckel

Pneumatischer Anschluss

Rc3/8

Werkstoff Dichtungen

NBR

Produktgewicht

3,9 KG
