Beschreibung

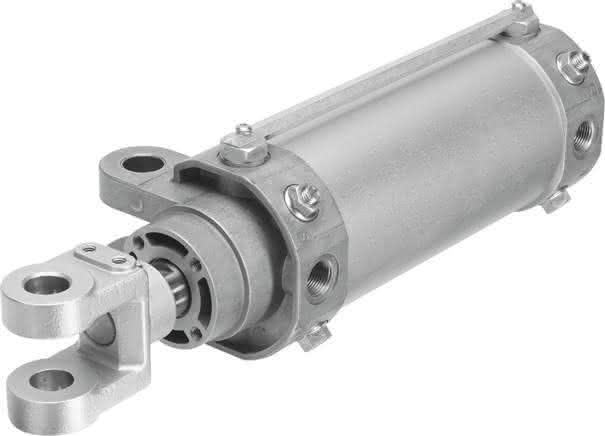

DW-80-125-Y-A DW-80-125-Y-A (557912) Gelenkzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Hub
125 MM
Kolben-Durchmesser
80 mm
Umgebungstemperatur
-10 bis 60 GC
Abstand Gabelkopf zur Schwenkbefestigung
28,0 MM
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M20x1,5
Kolbenstangenende
Außengewinde mit Gabelkopf
Konstruktiver Aufbau
KolbenZylinderrohrKolbenstange mit GabelkopfSchwenkbefestigu
Geschwindigkeitsregelung
integrierte Drosseln beidseitig
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
1,8 J
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
3.016 N
Werkstoff Dichtungen
NBR
Bewegte Masse bei 0 mm Hub
1.651 G
Dämpfungslänge
30 MM
Gewichtszuschlag pro 10 mm Hub
65 G
Theoretische Kraft bei 6 bar, Rücklauf
2.721 N
Grundgewicht bei 0 mm Hub
4.185 G
Zuschlag bewegte Masse pro 10 mm Hub
39 G
Pneumatischer Anschluss
Rc3/8
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Deckel
Aluminium-Druckgusseloxiert
Werkstoff Kolbenstange
Vergütungsstahlhartverchromt
Werkstoffhinweis
RoHS konform
Werkstoff Gabelkopf
VergütungsstahlStahlguss
Werkstoff Zylinderrohr
Aluminium-Knetlegierungeloxiert
Werkstoff Abstreifer
Bronze
Befestigungsart
mit Zubehörmit Schwenkbefestigung am Lagerdeckel
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Gewicht
4,1 KG
