Beschreibung

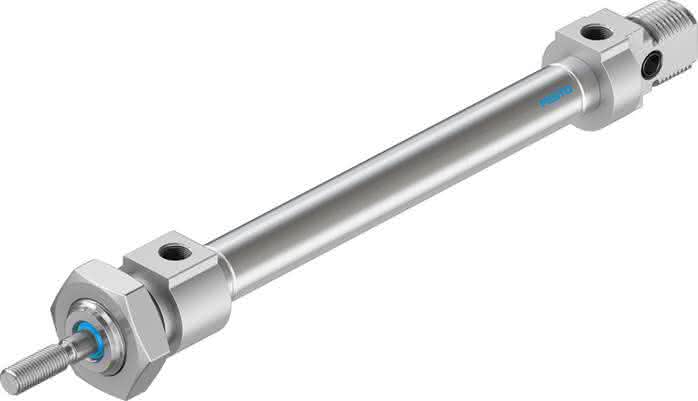

DSNU-8-60-P-A DSNU-8-60-P-A (1908250) Normzylinder
Spezifikationen
Hub
60 MM
Kolben- durchmesser
8 mm
Betriebsdruck
1,5 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Kolbenstangengewinde
M4
Kolbenstangenende
Außengewinde
LABS-Konformität
0,03 J
Varianten
einseitige Kolbenstange
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Entspricht Norm
CETOP RP 52 P, ISO 6432
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
22,6 N
Theoretische Kraft bei 6 bar, Vorlauf
30,2 N
Grundgewicht bei 0 mm Hub
34,6 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
1 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,048 KG
