Beschreibung

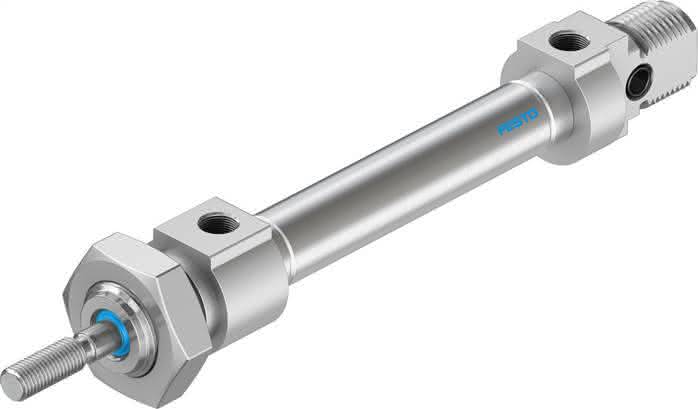

DSNU-8-25-P-A DSNU-8-25-P-A (19178) Normzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Gewicht
0,042 KG
Betriebsdruck
1,5 bis 10 BAR
Hub
25 MM
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Zubehör
Entspricht Norm
CETOP RP 52 PISO 6432
Kolben-Durchmesser
8 mm
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M4
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
KolbenKolbenstangeZylinderrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Maritime Klassifizierung
siehe Zertifikat
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,03 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
30,2 N
Werkstoff Dichtungen
NBRTPE-U(PU)
Bewegte Masse bei 0 mm Hub
7,5 G
Gewichtszuschlag pro 10 mm Hub
2,4 G
Theoretische Kraft bei 6 bar, Rücklauf
22,6 N
Grundgewicht bei 0 mm Hub
34,6 G
Zuschlag bewegte Masse pro 10 mm Hub
1 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierungfarblos eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Einbaulage
beliebig
