Beschreibung

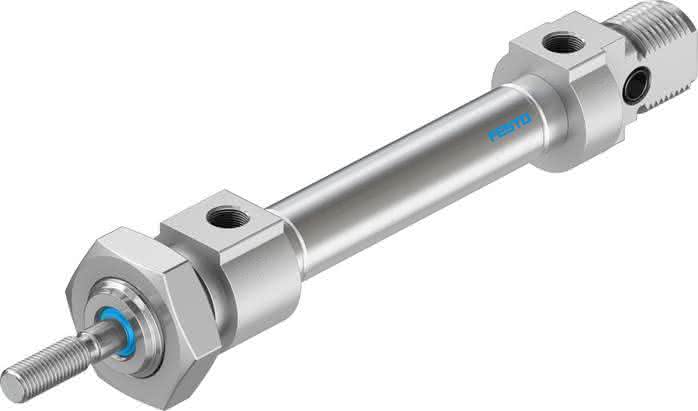

DSNU-8-20-P-A DSNU-8-20-P-A (1908248) Normzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1,5 bis 10 BAR
Hub
20 MM
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Zubehör
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolben-Durchmesser
8 mm
Kolbenstangengewinde
M4
Werkstoffhinweis
RoHS konform
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,03 J
Theoretische Kraft bei 6 bar, Rücklauf
22,6 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
34,6 G
Zuschlag bewegte Masse pro 10 mm Hub
1 G
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
M5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einbaulage
beliebig
Produktgewicht
0,039 KG
