Beschreibung

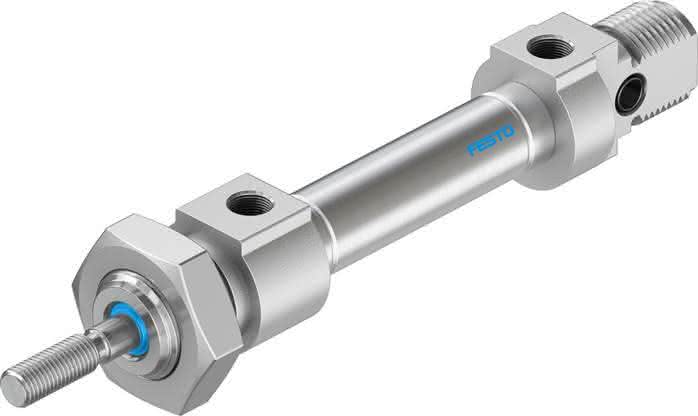

DSNU-8-10-P-A DSNU-8-10-P-A (19177) Normzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolben-Durchmesser
8 mm
Hub
10 MM
Kolbenstangengewinde
M4
Betriebsdruck
1,5 bis 10 BAR
Werkstoffhinweis
RoHS konform
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
0,03 J
Theoretische Kraft bei 6 bar, Rücklauf
22,6 N
Theoretische Kraft bei 6 bar, Vorlauf
30,2 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
7,5 G
Gewichtszuschlag pro 10 mm Hub
2,4 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
34,6 G
Zuschlag bewegte Masse pro 10 mm Hub
1 G
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Befestigungsart
mit Zubehör
Einbaulage
beliebig
Pneumatischer Anschluss
M5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,036 KG
