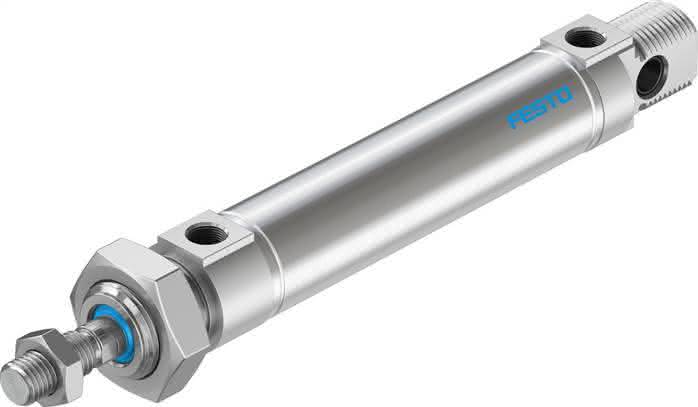

DSNU-25-70-P-A

(1908310) Normzylinder

Ausgabe: 1 StückEAN: 4052568108908Artikelnummer: K1800875

DSNU-25-70-P-A (1908310) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSNU-25-70-P-A DSNU-25-70-P-A (1908310) Normzylinder

Spezifikationen

Hub

70 MM

Kolben- durchmesser

25 mm

Betriebsdruck

1 bis 10 BAR

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

M10x1,25

Kolbenstangenende

Außengewinde

LABS-Konformität

0,30 J

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Maritime Klassifizierung

siehe Zertifikat

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Kolbenstange, Zylinderrohr

Entspricht Norm

CETOP RP 52 P, ISO 6432

Positionserkennung

für Näherungsschalter

Werkstoffhinweis

RoHS konform

Bewegte Masse bei 0 mm Hub

71,0 G

Gewichtszuschlag pro 10 mm Hub

11,0 G

Theoretische Kraft bei 6 bar, Rücklauf

247,4 N

Theoretische Kraft bei 6 bar, Vorlauf

294,5 N

Grundgewicht bei 0 mm Hub

238,0 G

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Zuschlag bewegte Masse pro 10 mm Hub

6 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

mit Zubehör

Hinweis zum Betriebs- und Steuermedium-1

2 - mäßige Korrosionsbeanspruchung

Werkstoff Deckel

Aluminium-Knetlegierung, farblos eloxiert

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Zylinderrohr

hochlegierter Stahl rostfrei

Umgebungstemperatur

-20 bis 80 GC

Pneumatischer Anschluss

G1/8

Werkstoff Dichtungen

NBR, TPE-U(PU)

Werkstoffhinweis-1

hochlegierter Stahl rostfrei

Produktgewicht

0,31 KG
