Beschreibung

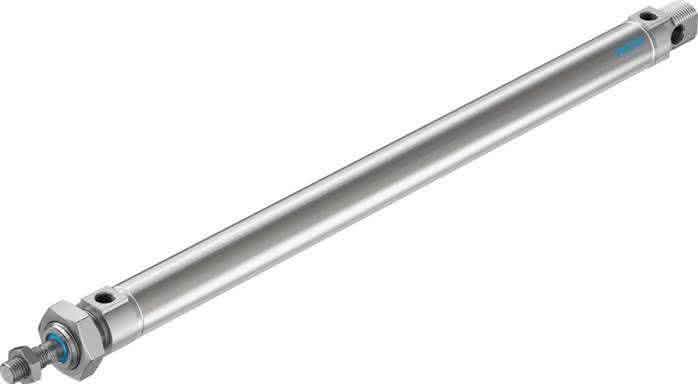

DSNU-25-500-PPS-A DSNU-25-500-PPS-A (559294) Normzylinder
Spezifikationen
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Hub
500 MM
Kolben- durchmesser
25 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangengewinde
M10x1,25
Einbaulage
beliebig
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Umgebungstemperatur
-20 bis 80 GC
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Maritime Klassifizierung
siehe Zertifikat
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
71,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
17 MM
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 6 bar, Vorlauf
294,5 N
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
LABS-Konformität
0,30 J
Pneumatischer Anschluss
G1/8
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
247,4 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Gewichtszuschlag pro 10 mm Hub
11,0 G
Grundgewicht bei 0 mm Hub
238,0 G
Entspricht Norm
CETOP RP 52 P, ISO 6432
Produktgewicht
0,8 KG
