Beschreibung

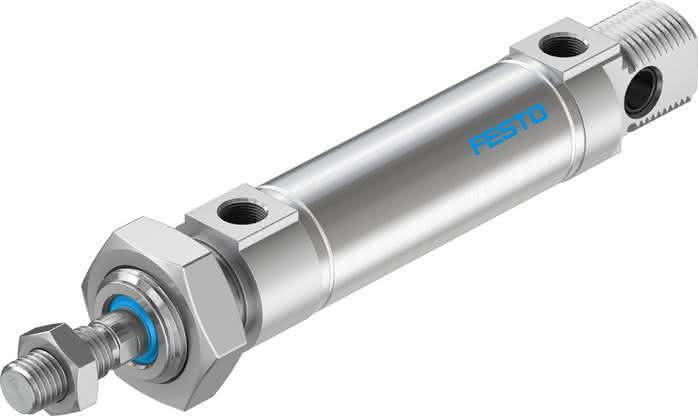

DSNU-25-35-PPS-A DSNU-25-35-PPS-A (1908324) Normzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Gewicht
0,27 KG
Betriebsdruck
1 bis 10 BAR
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Zubehör
Entspricht Norm
CETOP RP 52 PISO 6432
Kolben-Durchmesser
25 mm
Hub
35 MM
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M10x1,25
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
KolbenKolbenstangeZylinderrohr
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Maritime Klassifizierung
siehe Zertifikat
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,30 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
294,5 N
Werkstoff Dichtungen
NBRTPE-U(PU)
Bewegte Masse bei 0 mm Hub
71,0 G
Dämpfungslänge
17 MM
Gewichtszuschlag pro 10 mm Hub
11,0 G
Theoretische Kraft bei 6 bar, Rücklauf
247,4 N
Grundgewicht bei 0 mm Hub
238,0 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierungfarblos eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Einbaulage
beliebig
