Beschreibung

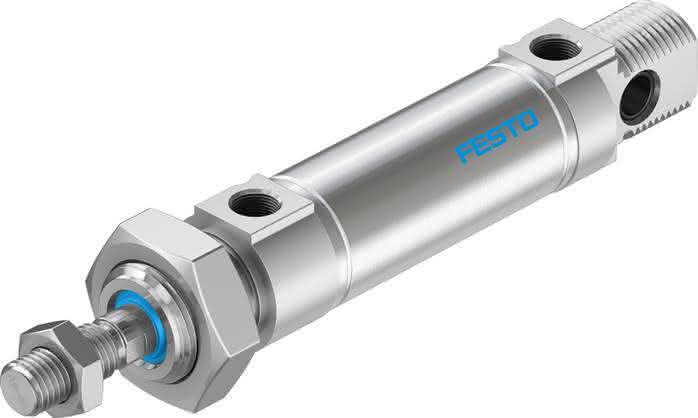

DSNU-25-25-PPV-A DSNU-25-25-PPV-A (33975) Normzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Betriebsdruck
1 bis 10 BAR
Hub
25 MM
Umgebungstemperatur
-20 bis 80 GC
Befestigungsart
mit Zubehör
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolben-Durchmesser
25 mm
Kolbenstangengewinde
M10x1,25
Werkstoffhinweis
RoHS konform
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,30 J
Dämpfungslänge
17 MM
Theoretische Kraft bei 6 bar, Rücklauf
247,4 N
Theoretische Kraft bei 6 bar, Vorlauf
294,5 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
71,0 G
Gewichtszuschlag pro 10 mm Hub
11,0 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
238,0 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einbaulage
beliebig
Produktgewicht
0,26 KG
