Beschreibung

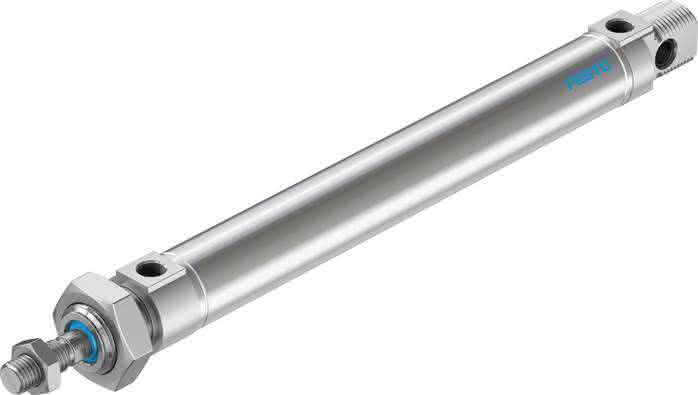

DSNU-25-160-P-A DSNU-25-160-P-A (19225) Normzylinder
Spezifikationen
Kolben- durchmesser
25 mm
Hub
160 MM
Kolbenstangengewinde
M10x1,25
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Entspricht Norm
CETOP RP 52 P, ISO 6432
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Werkstoffhinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Außengewinde
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
294,5 N
Maritime Klassifizierung
siehe Zertifikat
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
71,0 G
LABS-Konformität
0,30 J
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 6 bar, Rücklauf
247,4 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Gewichtszuschlag pro 10 mm Hub
11,0 G
Grundgewicht bei 0 mm Hub
238,0 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Produktgewicht
0,42 KG
