Beschreibung

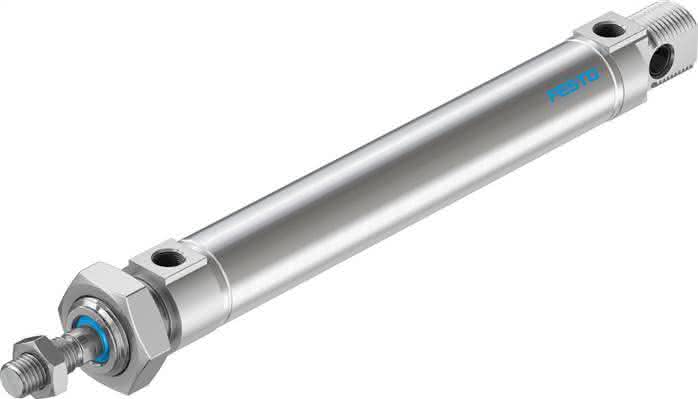

DSNU-25-125-PPS-A DSNU-25-125-PPS-A (559287) Normzylinder
Spezifikationen
Einbaulage
beliebig
Hub
125 MM
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolben- durchmesser
25 mm
Kolbenstangengewinde
M10x1,25
LABS-Konformität
0,30 J
Betriebsdruck
1 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Kolbenstangenende
Außengewinde
Maritime Klassifizierung
siehe Zertifikat
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Rücklauf
247,4 N
Theoretische Kraft bei 6 bar, Vorlauf
294,5 N
Bewegte Masse bei 0 mm Hub
71,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
17 MM
Grundgewicht bei 0 mm Hub
238,0 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Gewichtszuschlag pro 10 mm Hub
11,0 G
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,37 KG
