Beschreibung

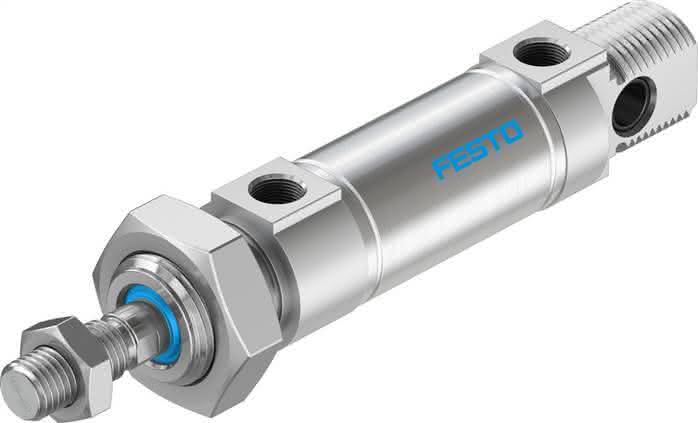

DSNU-25-10-PPS-A DSNU-25-10-PPS-A (1908320) Normzylinder
Spezifikationen
Hub
10 MM
Kolben- durchmesser
25 mm
Kolbenstangengewinde
M10x1,25
Betriebsdruck
1 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolbenstangenende
Außengewinde
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Maritime Klassifizierung
siehe Zertifikat
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss
G1/8
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Theoretische Kraft bei 6 bar, Rücklauf
247,4 N
Theoretische Kraft bei 6 bar, Vorlauf
294,5 N
Grundgewicht bei 0 mm Hub
238,0 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
17 MM
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Bewegte Masse bei 0 mm Hub
71,0 G
Gewichtszuschlag pro 10 mm Hub
11,0 G
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
LABS-Konformität
0,30 J
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,24 KG
