Beschreibung

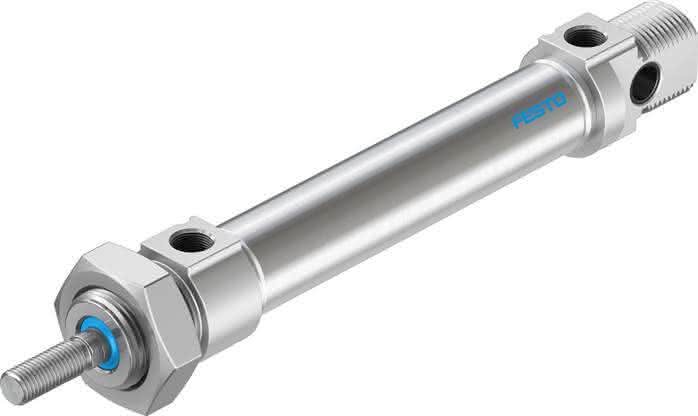

DSNU-20-70-PPV-A DSNU-20-70-PPV-A (1908295) Normzylinder
Spezifikationen
Kolben- durchmesser
20 mm
Hub
70 MM
Kolbenstangengewinde
M8
Betriebsdruck
1 bis 10 BAR
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
CETOP RP 52 P, ISO 6432
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Werkstoffhinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Außengewinde
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
188,5 N
Maritime Klassifizierung
siehe Zertifikat
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
44,0 G
LABS-Konformität
0,20 J
Pneumatischer Anschluss
G1/8
Theoretische Kraft bei 6 bar, Rücklauf
158,3 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
15 MM
Werkstoff Dichtungen
NBR, TPE-U(PU)
Gewichtszuschlag pro 10 mm Hub
7,2 G
Grundgewicht bei 0 mm Hub
186,8 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Produktgewicht
0,23 KG
