Beschreibung

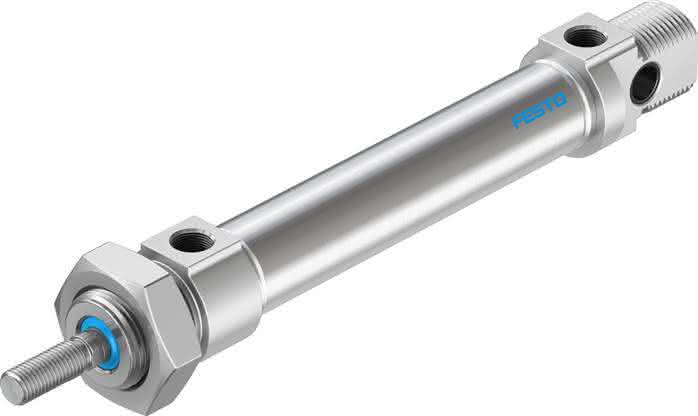

DSNU-20-70-PPS-A DSNU-20-70-PPS-A (1908303) Normzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Hub
70 MM
Befestigungsart
mit Zubehör
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolben-Durchmesser
20 mm
Kolbenstangengewinde
M8
Betriebsdruck
1 bis 10 BAR
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Einbaulage
beliebig
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Aufprallenergie in den Endlagen
0,20 J
Dämpfungslänge
15 MM
Theoretische Kraft bei 6 bar, Rücklauf
158,3 N
Theoretische Kraft bei 6 bar, Vorlauf
188,5 N
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub
44,0 G
Gewichtszuschlag pro 10 mm Hub
7,2 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Grundgewicht bei 0 mm Hub
186,8 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
G1/8
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,23 KG
