Beschreibung

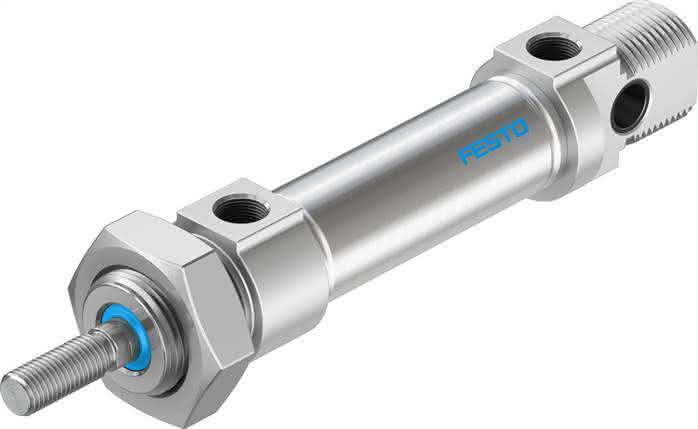

DSNU-20-25-PPS-A DSNU-20-25-PPS-A (559271) Normzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolben-Durchmesser
20 mm
Betriebsdruck
1 bis 10 BAR
Kolbenstangengewinde
M8
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Hub
25 MM
Funktionsweise
doppeltwirkend
Maritime Klassifizierung
siehe Zertifikat
Varianten
einseitige Kolbenstange
Entspricht Norm
CETOP RP 52 P, ISO 6432
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
0,20 J
Theoretische Kraft bei 6 bar, Rücklauf
158,3 N
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
188,5 N
Bewegte Masse bei 0 mm Hub
44,0 G
Dämpfungslänge
15 MM
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Gewichtszuschlag pro 10 mm Hub
7,2 G
Grundgewicht bei 0 mm Hub
186,8 G
Befestigungsart
mit Zubehör
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
NBR, TPE-U(PU)
Produktgewicht
0,195 KG
