Beschreibung

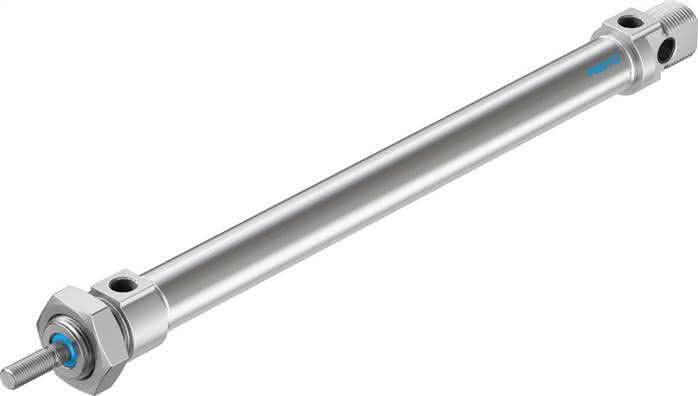

DSNU-20-200-PPS-A DSNU-20-200-PPS-A (559278) Normzylinder
Spezifikationen
Hub
200 MM
Kolben-Durchmesser
20 mm
Befestigungsart
mit Zubehör
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolbenstangengewinde
M8
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Maritime Klassifizierung
siehe Zertifikat
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dämpfungslänge
15 MM
Aufprallenergie in den Endlagen
0,20 J
Theoretische Kraft bei 6 bar, Rücklauf
158,3 N
Theoretische Kraft bei 6 bar, Vorlauf
188,5 N
Bewegte Masse bei 0 mm Hub
44,0 G
Gewichtszuschlag pro 10 mm Hub
7,2 G
Grundgewicht bei 0 mm Hub
186,8 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Produktgewicht
0,32 KG
