Beschreibung

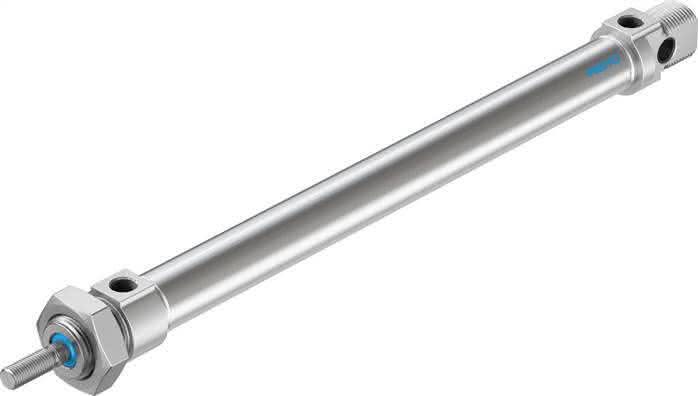

DSNU-20-200-P-A DSNU-20-200-P-A (19215) Normzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
CETOP RP 52 P, ISO 6432
Kolben-Durchmesser
20 mm
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hub
200 MM
Umgebungstemperatur
-20 bis 80 GC
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Betriebsdruck
1 bis 10 BAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangengewinde
M8
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Maritime Klassifizierung
siehe Zertifikat
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Kolbenstangenende
Außengewinde
Werkstoffhinweis
RoHS konform
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Aufprallenergie in den Endlagen
0,20 J
Theoretische Kraft bei 6 bar, Rücklauf
158,3 N
Theoretische Kraft bei 6 bar, Vorlauf
188,5 N
Bewegte Masse bei 0 mm Hub
44,0 G
Gewichtszuschlag pro 10 mm Hub
7,2 G
Grundgewicht bei 0 mm Hub
186,8 G
Zuschlag bewegte Masse pro 10 mm Hub
4 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Befestigungsart
mit Zubehör
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Werkstoff Dichtungen
NBR, TPE-U(PU)
Produktgewicht
0,32 KG
