Beschreibung

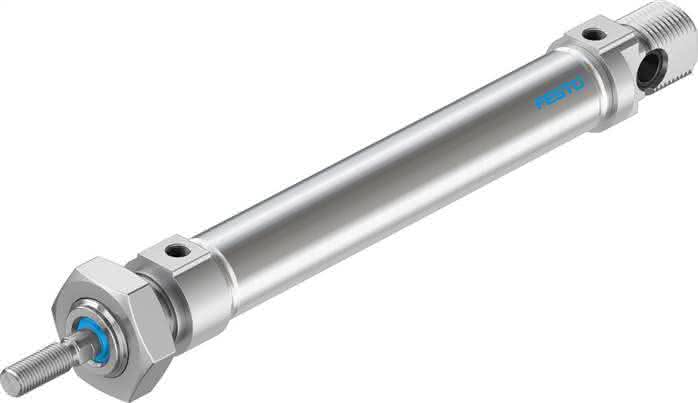

DSNU-16-70-PPV-A DSNU-16-70-PPV-A (1908272) Normzylinder
Spezifikationen
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Entspricht Norm
CETOP RP 52 PISO 6432
Kolben-Durchmesser
16 mm
Hub
70 MM
Umgebungstemperatur
-20 bis 80 GC
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M6
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
KolbenKolbenstangeZylinderrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Maritime Klassifizierung
siehe Zertifikat
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,15 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
120,6 N
Werkstoff Dichtungen
NBRTPE-U(PU)
Bewegte Masse bei 0 mm Hub
23,0 G
Dämpfungslänge
12 MM
Gewichtszuschlag pro 10 mm Hub
4,6 G
Theoretische Kraft bei 6 bar, Rücklauf
103,7 N
Grundgewicht bei 0 mm Hub
89,9 G
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierungfarblos eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Befestigungsart
mit Zubehör
Gewicht
0,12 KG
