Beschreibung

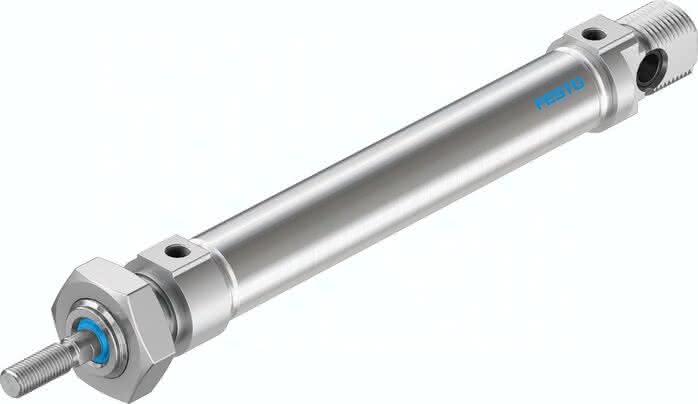

DSNU-16-70-P-A DSNU-16-70-P-A (1908264) Normzylinder
Spezifikationen
Hub
70 MM
Kolben- durchmesser
16 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Kolbenstangengewinde
M6
Kolbenstangenende
Außengewinde
LABS-Konformität
0,15 J
Varianten
einseitige Kolbenstange
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Entspricht Norm
CETOP RP 52 P, ISO 6432
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
23,0 G
Gewichtszuschlag pro 10 mm Hub
4,6 G
Theoretische Kraft bei 6 bar, Rücklauf
103,7 N
Theoretische Kraft bei 6 bar, Vorlauf
120,6 N
Grundgewicht bei 0 mm Hub
89,9 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,12 KG
