Beschreibung

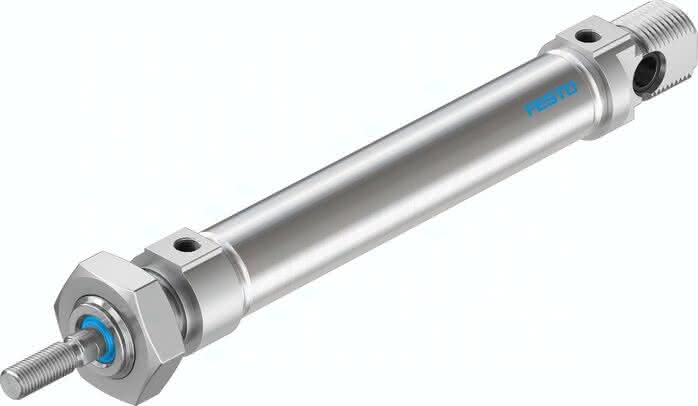

DSNU-16-60-PPS-A DSNU-16-60-PPS-A (1908279) Normzylinder
Spezifikationen
Hub
60 MM
Kolben- durchmesser
16 mm
Betriebsdruck
1 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangengewinde
M6
Kolbenstangenende
Außengewinde
LABS-Konformität
0,15 J
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Maritime Klassifizierung
siehe Zertifikat
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Zylinderrohr
Entspricht Norm
CETOP RP 52 P, ISO 6432
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Bewegte Masse bei 0 mm Hub
23,0 G
Gewichtszuschlag pro 10 mm Hub
4,6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
12 MM
Theoretische Kraft bei 6 bar, Rücklauf
103,7 N
Theoretische Kraft bei 6 bar, Vorlauf
120,6 N
Grundgewicht bei 0 mm Hub
89,9 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
mit Zubehör
Hinweis zum Betriebs- und Steuermedium-1
2 - mäßige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium-Knetlegierung, farblos eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
Umgebungstemperatur
-20 bis 80 GC
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
NBR, TPE-U(PU)
Werkstoffhinweis-1
hochlegierter Stahl rostfrei
Produktgewicht
0,115 KG
