Beschreibung

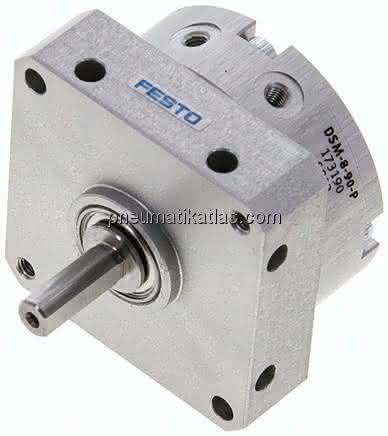

DSM-8-90-P DSM-8-90-P (173190) Schwenkantrieb
Spezifikationen
Baugröße
8
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Schwenkflügel
Schwenkwinkel
0 bis 90 DEG
Betriebsdruck
3,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Positionserkennung
ohne
Umgebungstemperatur
0 bis 60 GC
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 6 bar
3,0 HZ
Werkstoff Gehäuse
Aluminium, eloxiert
Befestigungsart
mit Innengewinde
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 6 bar
0,35 NM
Zulässiges Massenträgheitsmoment
0,00130 KG/M2
Pneumatischer Anschluss
M3
Dämpfungswinkel
0,5 DEG
Produktgewicht
78 G, 0,12 G
