Beschreibung

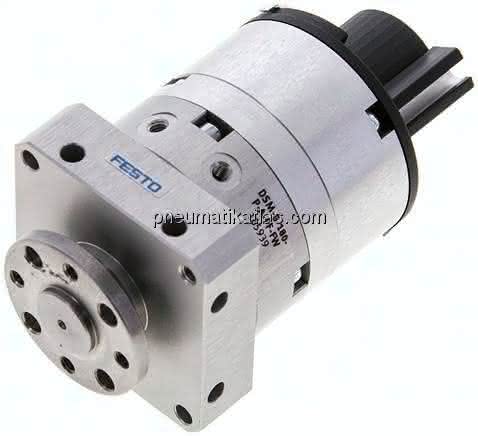

DSM-8-180-P-A-FF-FW DSM-8-180-P-A-FF-FW (185939) Schwenkantrieb
Spezifikationen
Baugröße
8
Dämpfungswinkel
0 DEG
Betriebsdruck
3,5 bis 8 BAR
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 180 DEG
Schwenkwinkel
0 bis 180 DEG
Feinjustage
-5 DEG
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
3,0 HZ
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Umgebungstemperatur
0 bis 60 GC
Theoretisches Drehmoment bei 6 bar
0,35 NM
Zulässiges Massenträgheitsmoment
0,00130 KG/M2
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Innengewinde
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M3
Werkstoff Dichtungen
TPE-U(PU)
Werkstoffhinweis-1
Aluminium, eloxiert
Produktgewicht
0,21 KG
