Beschreibung

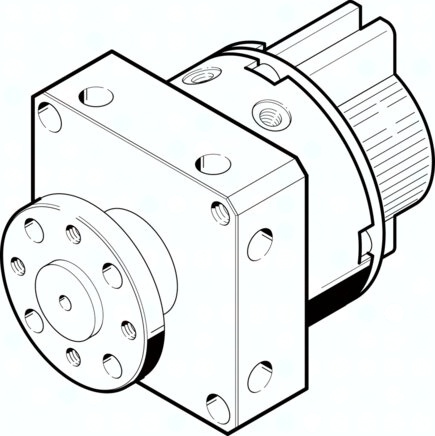

DSM-6-180-P-A-FW DSM-6-180-P-A-FW (185931) Schwenkantrieb
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Dämpfungswinkel
0,5 DEG
Baugröße
6
Schwenkwinkel
0 bis 180 DEG
Betriebsdruck
3,5 bis 8 BAR
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
0 bis 60 GC
Max. Schwenkfrequenz bei 6 bar
3,0 HZ
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 6 bar
0,15 NM
Zulässiges Massenträgheitsmoment
0,00065 KG/M2
Werkstoff Dichtungen
TPE-U(PU)
Befestigungsart
mit Innengewinde
Einbaulage
beliebig
Pneumatischer Anschluss
M3
Werkstoff Gehäuse
Aluminium, eloxiert
Produktgewicht
0,135 KG
