Beschreibung

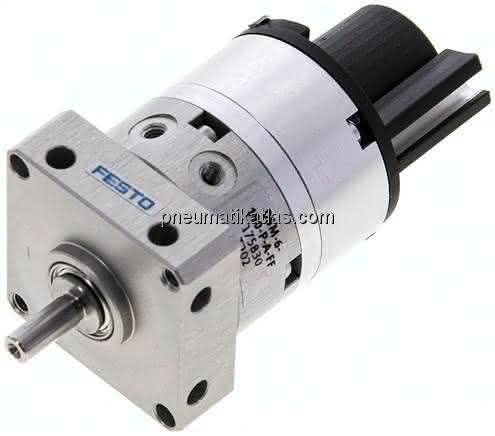

DSM-6-180-P-A-FF DSM-6-180-P-A-FF (175830) Schwenkantrieb
Spezifikationen
Baugröße
6
Einbaulage
beliebig
Einstellbereich Schwenkwinkel
0 bis 180 DEG
Konstruktiver Aufbau
Schwenkflügel
Schwenkwinkel
0 bis 180 DEG
Betriebsdruck
3,5 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Feinjustage
-5 DEG
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
0 bis 60 GC
Werkstoffhinweis
Kupfer- und PTFE-frei, RoHS konform
Max. Schwenkfrequenz bei 6 bar
3,0 HZ
Werkstoff Gehäuse
Aluminium, eloxiert
Befestigungsart
mit Innengewinde
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 6 bar
0,15 NM
Zulässiges Massenträgheitsmoment
0,00065 KG/M2
Pneumatischer Anschluss
M3
Dämpfungswinkel
0 DEG
Produktgewicht
85 G, 0,135 G
